Применение
Вентили запорные предназначаются для пара, горячей и холодной воды в системах тепло- и водоснабжения.
Установка
Произвольно, направление потока должно совпадать со стрелкой на корпусе. При установке на вновь смонтированный трубопровод систему необходимо промыть до начала эксплуатации.
Технические характеристики
| Максимально допустимое давление |
1,6 МПа |
| Максимально допустимая температура |
300 °C |
| Максимальная рабочая температура |
200 °C |
| Тест на прочность корпуса |
2,4 МПа |
| Тест на герметичность |
1,76 МПа |
| Присоединение |
резьбовое |
Параметры

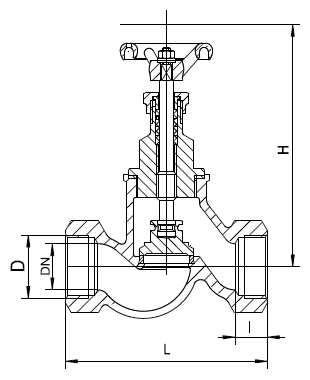

| DN, (мм) | D | Размеры, (мм) | Масса, (кг) | Kvs, (м3/ч) |
| I | H | L |
| 10 |
3/8" |
12 |
112 |
85 |
0,7 |
1,65 |
| 15 |
1/2" |
14 |
118 |
90 |
0,9 |
3,35 |
| 20 |
3/4" |
16 |
118 |
100 |
1,0 |
3,22 |
| 25 |
1" |
18 |
138 |
120 |
1,5 |
10,13 |
| 32 |
11/4" |
20 |
165 |
140 |
2,1 |
17,30 |
| 40 |
11/2" |
22 |
185 |
170 |
3,2 |
25,28 |
| 50 |
2" |
24 |
198 |
200 |
4,3 |
42,41 |
Спецификация
| 1. Корпус |
Чугун, GG25 |
| 2. Крышка |
Чугун, GG25 |
| 3. Клапан |
Сталь, X20Cr13 |
| 4. Седло |
Сталь, X10Cr13 |
| 5. Шток |
Сталь, Х20Cr13 |
| 6. Уплотнение штока |
Графит |
| 7. Уплотнение крышки |
Полонит (клингерит) |
Диаграмма «Давление–Температура»
Примечание: Zetkama V201 поставляется с седловым уплотнением «металл-по-металлу». Уплотнением по штоку является сальник.
Данный тип клапана в процессе работы требует сервисного обслуживания в виде замены сальниковой набивки.
Пример заказа: Зеткама V201-032 – (DN 32, PN 1,6 МПа).
