DN 50/80/100/150/200/250/300/400/500 мм, PN 4,0 МПа,
ТУ 3741–001–546348–53–2002
Назначение
Применяются в качестве запорного устройства на трубопроводах для перекрытия потока рабочей среды.
Рабочая среда — природный газ, вода, пар, нефть, нефтепродукты, жидкий и газообразный аммиак и другие, жидкие и газообразные среды, нейтральные к материалам деталей, соприкасающихся со средой.
Установочное положение — любое, кроме электроприводом вниз.
Климатическое исполнение — У1, ХЛ1, УХЛ1
по ГОСТ 15150–69. Температура окружающей среды:
• для исполнения У1 от –40ºС до +40ºС
• для исполнения ХЛ1, УХЛ1 от –60ºС до +40ºС.
Класс герметичности — А по ГОСТ 9544–2005
Присоединение к трубопроводу — фланцевое, с патрубками под приварку.
Присоединительные размеры фланцев клиновых задвижек
по ГОСТ 12815–80 — исполнение 2 ряд 2.
Строительная длина по ГОСТ 3706–93.
Задвижки изготавливаются с ручным управлением (маховик) и под электропривод
Материал корпусных деталей — 20Л, 20ГЛ, 12Х18Н9ТЛ, 12Х18Н12М3ТЛ, 06ХН28МДТ, 20Х23Н18, 15Х5М.

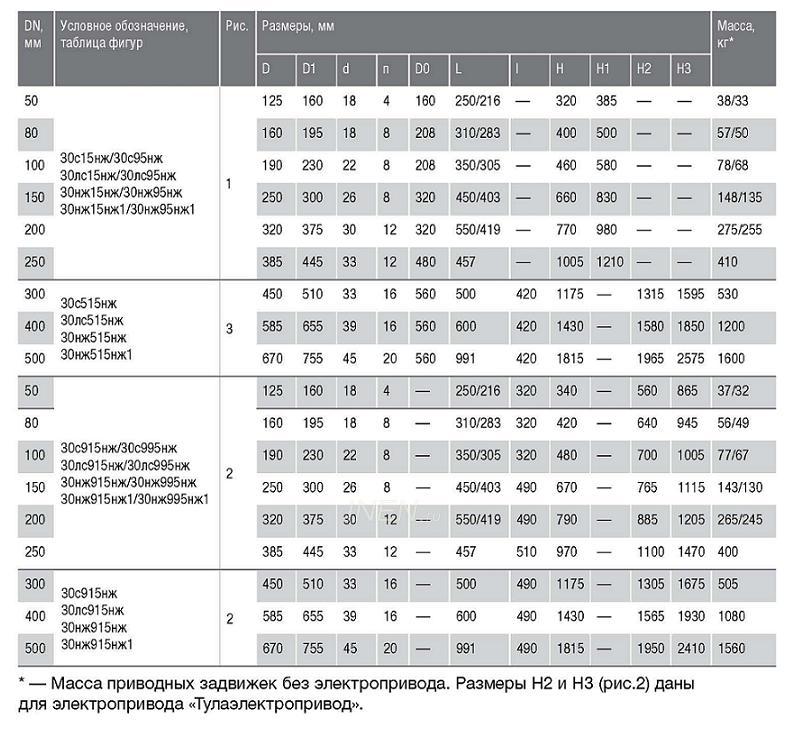

Технические характеристики
В комплект поставки входят: задвижка, маховик или редуктор (для изделия с ручным
управлением), паспорт на задвижку и руководство по эксплуатации. Необходимость
поставки электропривода, ответных фланцев с крепежными деталями и прокладками
оговаривается в заказе.
|
