Поршневые шиберные вентили KLINGER KVN (КЛИНГЕР КВН) Ду 65-200 Ру 6; 16; 40




ПОРШНЕВОЙ ШИБЕРНЫЙ ВЕНТИЛЬ КЛИНГЕР KVN
Фланцы по EN 1092 Wkz 6, Фланцы по EN 1092-1 Wkz YIII
Метериал: сферолитный чугун или стальное литье
Вентильное кольцо KX-GT
KVN 65-200
Ру 40 Ду 65-200 Обозначение материала YI, YIII;     Ру 16 Ду 65-200 Обозначение материала YI
Строительная длина по EN 558-1; основной ряд 1
Описание: Запорный вентиль Ру 40, Ру 16
Поршневой шиберный вентиль снятия давления за счет заднего седла, уплотнен тремя эластичными вентильными кольцами KX-GT. Сальник самогерметичен за счет тарельчатой пружины. Корпус из сферолитного чугуна или стального литья. Маховик из чугуна, поршень из нержавеющей специальной стали, строительная длина по EN 558-1 GR1, фланцы по EN 1092-1 или EN 1092-2.

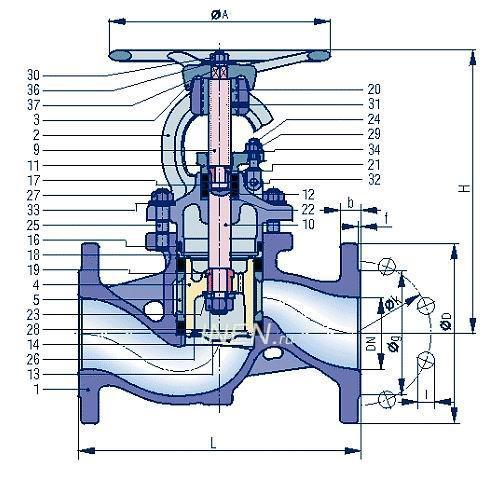

N деталь обознач. материала YI/Ру 16 обознач. материала YI/Ру 40 обознач. материала YIII
1 корпус EN-JS 1025 EN-JS 1025 1.0619
2 верхняя часть EN-JS 1025 EN-JS 1025 1.0619
3 маховик EN-GJL-200 EN-GJL-200 EN-GJL-200
4 поршень 1.4086 1.4086 1.4086
5 латерна EN-GJL-200 EN-GJL-200 EN-GJL-200
9 шпиндель 1.4021 1.4021 1.4021
10 рубашка поршня 1.4104 1.4104 1.4104
11 "очки" EN-JS 1030 EN-JS 1030 EN-JS 1030
12 шайба 1.4401 1.4401 1.4401
13 направляющее дно 1.4401 1.4401 1.4401
14 вентильное кольцо KX-GT KX-GT KX-GT
15 ОТ-вентильное кольцо графит-L графит-L графит-L
17 сальниковое кольцо KX-GT KX-GT KX-GT
18 деталь нажима 1.0308 1.0308 1.0308
19 поршневой затвор 1.4104 1.4104 1.4104
20 резьбовая втулка Sint C11 spezial Sint C11 spezial Sint C11 spezial
21 двухчастевой крепеж 1.4401 1.4401 1.4401
22 подкладное кольцо St12.03 St12.03 St12.03
23 шайба A4 A4 A4
24 вильчатый болт 5.6 5.6 5.6
25 установочный штифт 1.7709 1.7709 1.7709
26 проволочное кольцо 1.4310К 1.4310К 1.4310К
27 шестигранная гайка 1.1181 1.1181 1.1181
28 шестигранная гайка 5 schwartz 5 schwartz 5 schwartz
29 шестигранная гайка 1.1181 1.1181 1.1181
30 шестигранная гайка 1.1181 1.1181 1.1181
31 зажимная втулка пружинная сталь пружинная сталь пружинная сталь
32 цилиндрический просечной штифт 6.8 6.8 6.8
33 тарельчатая пружина 50CrV4 50CrV4 50CrV4
34 тарельчатая пружина 50CrV4 50CrV4 50CrV4
36 стопорная шайба пружинная сталь пружинная сталь пружинная сталь
37 логотип A1 A1 A1

Пример заказа:
KVN 65-YIII KX, Ру 40

Строительные размеры в мм
вес
Ду L H ход поршня A
кг
65 мм 290 306
49
 250 25,0
80 мм 310 327
59
 250 31,8
100 мм 350 375
63
 280 47,8
125 мм 400 447
83
 320 75,8
150 мм 480 477
93
 360 107,5
200 мм 600 561
118
 400 180,0

Строительные размеры в мм
вес
Ду L H
ход поршня
 A
кг
65 мм 290 194,5
50
 265 20,3
80 мм 310 219
58
 265 27,6
100 мм 350 260
78
 300 38,3
125 мм 400 303
86
 400 55,0
150 мм 480 331
98
 400 85,0
200 мм 600 561
118
 400 180,0
