Отрежьте трубу. Если Вы используете барьерную трубу Speedfit, отрезать следует
по специальной отметке. Мы рекомендуем использовать для этого труборез JG.
Используйте трубные вставки с дополнительным двойным уплотнительным кольцом.
Вставки предназначены только для трубы Speedfit.
Верхняя часть трубной вставки сконструирована таким образом, чтобы максимально
облегчить процесс вставки трубу в фитинг (снятая фаска и уплотнительное кольцо).
Нижняя часть вставки усиливает жесткость той части трубы, которая находится в
фитинге, что позволяет эксплуатировать соединения с еще большими нагрузками.

При вставлении трубы фитинг должен быть в «разблокированном» положении.

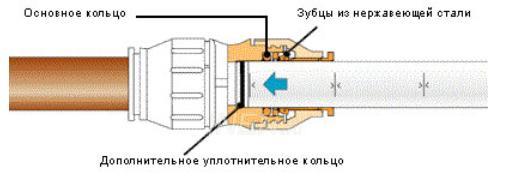

Вставьте трубу в фитинг до упора. Если труба отрезана правильно, то отметка на трубе
будет на одном уровне с цанговым кольцом. Кольцо на трубной вставке Superseal
обеспечивает дополнительное уплотнение фитинга. Надежное соединение завершено!

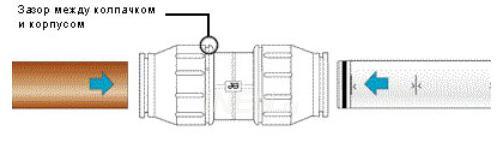

Для фитингов Twist&Lock (с фиксатором цанги) убедитесь, что фиксирующие колпачки
завинчены до соприкосновения с корпусом фитинга. Положение трубы будет
зафиксировано, что обеспечит дополнительную безопасность.
Для проверки прочности соединения потяните за трубу. Не забывайте проверять таким
образом все соединения после их монтажа и/или перед первым испытанием системы.

Стандартные фитинги Speedfit соединяются так же, как и фитинги Twist&Lock.
Вставьте трубу в фитинг до упора. Если труба отрезана правильно, то отметка на трубе
будет на одном уровне с цанговым кольцом.

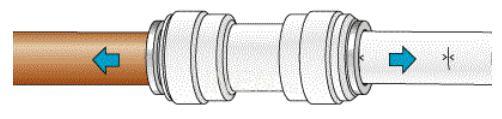

РАЗЪЕДИНЕНИЕ
Убедитесь в отсутствии давления в системе.
Колпачок фитинга Twist&Lock следует повернуть обратно для разблокировки цанги.
Надавите пальцами или отжимом цанги. Извлеките трубу, удерживая цангу в данном
положении.
Фитинг можно использовать повторно без замены каких-либо частей.

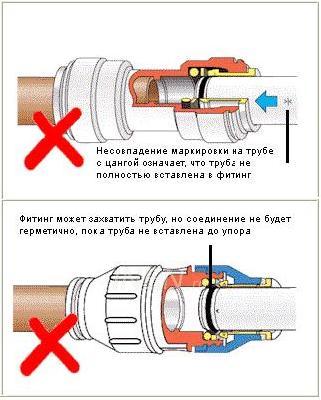

НЕПРАВИЛЬНОЕ СОЕДИНЕНИЕ
Не используйте поврежденную трубу и трубу с неровными краями. Не используйте ножовку
для отрезания трубы.
Убедитесь, что труба вставлена до упора. Конец трубы должен проходить через основное
уплотнительное кольцо и стальные зубцы.

|
